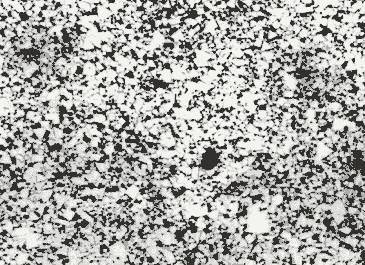

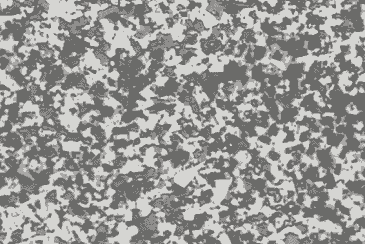

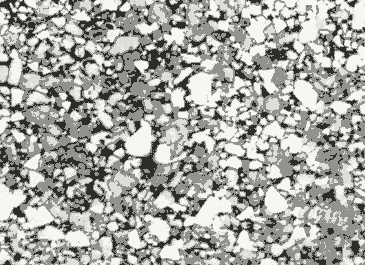

Порошки твердых сплавов ZCC YG6
YG6
 |
Сплав:
YG6 |
Химический состав |
WC-6.0% Co-2%RTaC |
Standart |
Typical |
Свойства порошка |
Предел Текучести |
- |
36 |
Плотность сыпучего материала |
- |
3.55 |
Обработка |
Давление |
- |
80 |
Депарафинизирование |
- |
- |
Температура спекания |
- |
1450 |
Линейная усадка |
- |
18 |
Свойства твердого сплава |
Твердость |
>/=89.5 |
90.2 |
Плотность |
14.7~15.1 |
14.95 |
Зернистость |
A04 B04 |
A02 B00 |
Зернистость (без содержания
водорода) |
C02 |
C00 |
Коэрцитивность |
12.0~17.0 |
13.1 |
Намагничивание |
4.8~6.1 |
5.5 |
Предел длительной прочности |
>/=1670 |
2300 | |
 |
Сплав:
YG10 |
Химический состав |
WC-10% Co |
Standart |
Typical |
Свойства порошка |
Предел Текучести |
- |
40 |
Плотность сыпучего материала |
- |
3.24 |
Обработка |
Давление |
- |
45 |
Депарафинизирование |
- |
- |
Температура спекания |
- |
1410 |
Линейная усадка |
- |
19 |
Свойства твердого сплава |
Твердость |
>/=88 |
88.1 |
Плотность |
14.4~14.7 |
14.5 |
Зернистость |
A04 B02 |
A02 B00
|
Зернистость (без содержания
водорода) |
C00 |
C00 |
Коэрцитивность |
9.0~12.0 |
10.6 |
Намагничивание |
9.0~10. |
9.8 |
Предел длительной прочности
|
>/=2300 |
2400 | |
 |
Сплав:
YG15 |
Химический состав |
WC-15% Co |
Standart |
Typical |
Свойства порошка |
Предел Текучести |
- |
36 |
Плотность сыпучего материала |
- |
2.95 |
Обработка |
Давление |
- |
80 |
Депарафинизирование |
- |
- |
Температура спекания |
- |
1410 |
Линейная усадка |
- |
19 |
Свойства твердого сплава |
Твердость |
>/=86.5 |
87.1 |
Плотность |
13.9~14.2 |
14.0 |
Зернистость |
A04 B04 |
A02 B00
|
Зернистость (без содержания
водорода) |
C02 |
C00 |
Коэрцитивность |
7.0~11.0 |
7.5 |
Намагничивание |
13.0~14.8 |
14.0 |
Предел длительной прочности
|
>/=2220 |
2700 | |
 |
Сплав:
YG20C |
Химический состав |
WC-20% Co |
Standart |
Typical |
Свойства порошка |
Предел Текучести |
- |
39 |
Плотность сыпучего материала |
- |
2.66 |
Обработка |
Давление |
- |
- |
Депарафинизирование |
- |
- |
Температура спекания |
- |
1390 |
Линейная усадка |
- |
21 |
Свойства твердого сплава |
Твердость |
>/=82.0 |
82.4 |
Плотность |
13.4~13.8 |
13.57 |
Зернистость |
A04 B04 |
A04 B00
|
Зернистость (без содержания
водорода) |
C02 |
C00 |
Коэрцитивность |
3.5~4.5 |
4.2 |
Намагничивание |
17.0~20.0 |
19 |
Предел длительной прочности
|
>/=2480 |
2550 | |
 |
Сплав:
YD10.1 |
Химический состав |
WC-10%
Co-0.5%Cr3C2 |
Standart |
Typical |
Свойства порошка |
Предел Текучести |
- |
32 |
Плотность сыпучего материала |
- |
3.32 |
Обработка |
Давление |
- |
119.5 |
Депарафинизирование |
- |
- |
Температура спекания |
- |
1450 |
Линейная усадка |
- |
18 |
Свойства твердого сплава |
Твердость |
1665~1835 |
1760 |
Плотность |
14.74~14.94 |
14.86 |
Зернистость |
A02 B02 |
A02 B00 |
Зернистость (без содержания
водорода) |
C02 |
C00 |
Коэрцитивность |
20.3~23.7 |
22.0 |
Намагничивание |
5.2~6.0 |
5.8 |
Предел длительной прочности
|
>/=1230 |
1500 | |
 |
Сплав:
YK05 |
Химический состав |
WC-(4.5-6.0)%
Co-other |
Standart |
Typical |
Свойства порошка |
Предел Текучести |
- |
36 |
Плотность сыпучего материала |
- |
3.57 |
Обработка |
Давление |
- |
76 |
Депарафинизирование |
- |
- |
Температура спекания |
- |
1450 |
Линейная усадка |
- |
18 |
Свойства твердого сплава |
Твердость |
1370~1490 |
1440 |
Плотность |
14.80~14.96 |
14.94 |
Зернистость |
A02 B02 |
A02 B00 |
Зернистость (без содержания
водорода) |
C02 |
C00 |
Коэрцитивность |
11.3~12.7 |
12.4 |
Намагничивание |
5.4~6.0 |
5.6 |
Предел длительной прочности
|
>/=1500 |
1600 | |
 |
Сплав:
YK20.1 |
Химический состав |
WC-(9.0-10.5)% Co |
Standart |
Typical |
Свойства порошка |
Предел Текучести |
- |
34 |
Плотность сыпучего материала |
- |
3.59 |
Обработка |
Давление |
- |
50.5 |
Депарафинизирование |
- |
- |
Температура спекания |
- |
1450 |
Линейная усадка |
- |
19 |
Свойства твердого сплава |
Твердость |
1150~1275 |
1210 |
Плотность |
14.44~14.60 |
14.51 |
Зернистость |
A02 B02 |
A02 B00 |
Зернистость (без содержания
водорода) |
C02 |
C00 |
Коэрцитивность |
6.6~7.4 |
7.2 |
Намагничивание |
8.5~9.5 |
9.0 |
Предел длительной прочности
|
>/=1910 |
2040 | |
 |
Сплав:
YC20.1 |
Химический состав |
WC-(17.0-20.0)%(TiC+TaC+NbC)-(8.0-10.0)%Co |
Standart |
Typical |
Свойства порошка |
Предел Текучести |
- |
34 |
Плотность сыпучего материала |
- |
2.90 |
Обработка |
Давление |
- |
56.5 |
Депарафинизирование |
- |
- |
Температура спекания |
- |
1450 |
Линейная усадка |
- |
18 |
Свойства твердого сплава |
Твердость |
1475~1625 |
1550 |
Плотность |
11.60~11.79 |
11.72 |
Зернистость |
A02 B02 |
A02 B00
|
Зернистость (без содержания
водорода) |
C02 |
C00 |
Коэрцитивность |
7.4~9.6 |
9.0 |
Намагничивание |
7.4~8.2 |
7.9 |
Предел длительной прочности
|
>/=1180 |
1200 | |
 |
Сплав:
YS25 |
Химический состав |
WC-6.0% TiC-9.0% TaC-9.0%
Co |
Standart |
Typical |
Свойства порошка |
Предел Текучести |
- |
32 |
Плотность сыпучего материала |
- |
2.87 |
Обработка |
Давление |
- |
- |
Депарафинизирование |
- |
500 |
Температура спекания |
- |
1420 |
Линейная усадка |
- |
18 |
Свойства твердого сплава |
Твердость |
>/=90.5 |
91.5 |
Плотность |
12.8~13.2 |
13.0 |
Зернистость |
A04 B02 |
A04 B00
|
Зернистость (без содержания
водорода) |
C02 |
C00 |
Коэрцитивность |
13.5~19.0 |
15.0 |
Намагничивание |
7.6~9.0 |
8.1 |
Предел длительной прочности
|
>/=1780 |
1950 | |
 |
Сплав:
YT15 |
Химический состав |
WC-16%TiC-6.0%Co |
Standart |
Typical |
Свойства порошка |
Предел Текучести |
- |
31 |
Плотность сыпучего материала |
- |
2.80 |
Обработка |
Давление |
- |
- |
Депарафинизирование |
380~550 |
500 |
Температура спекания |
1480~1490 |
1480 |
Линейная усадка |
16.0~18.0 |
16.7 |
Свойства твердого сплава |
Твердость |
>/=91.0 |
92.1 |
Плотность |
11.1~11.6 |
12.5 |
Зернистость |
A04 B02 |
A04 B00
|
Зернистость (без содержания
водорода) |
C02 |
C00 |
Коэрцитивность |
10.5~16.0 |
11.2 |
Намагничивание |
5.4~6.4 |
6.1 |
Предел длительной прочности
|
>/=1300 |
1600 | |
 |
Сплав:
YW3 |
Химический состав |
WC-7.0% TiC-9.0% TaC-6.0%
Co |
Standart |
Typical |
Свойства порошка |
Предел Текучести |
- |
32 |
Плотность сыпучего материала |
- |
2.89 |
Обработка |
Давление |
- |
- |
Депарафинизирование |
380~550 |
500 |
Температура спекания |
1450~1460 |
1460 |
Линейная усадка |
17~19 |
18 |
Свойства твердого сплава |
Твердость |
>/=92.0 |
92.5 |
Плотность |
12.8~13.2 |
12.9 |
Зернистость |
A04 B02 |
A04 B00
|
Зернистость (без содержания
водорода) |
C04 |
C00 |
Коэрцитивность |
16.0~22.0 |
17 |
Намагничивание |
5.3~6.3 |
5.8 |
Предел длительной прочности
|
>/=1390 |
1700 | |
